तितली वाल्व 1 .

CenterLine But-clamp नरम सील बटरफ्लाई वाल्व, डबल इंकेंटरिक फ्लैंग बटरफ्लाई वाल्व कॉम्पैक्ट संरचना, 90 ° रोटरी स्विच को सहजतया, विश्वसनीय सीलिंग, लंबे सेवा जीवन, पानी मिल्स, स्टील मिल्स, स्टील मिल्स, कागजनिर्माण, रासायनिक उद्योग, जल आपूर्ति एवं जलनिकासी के अन्य प्रणाली के रूप में, एक रेगलर और कट-अफ उपयोग के रूप में व्यापक रूप से उपयोग किया जाता है।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .

तितली वाल्व,, तितली वाल्व (Butterfly वाल्व) के रूप में संदर्भित, समापन सदस्य (valve flap या तितली प्लेट) के लिए चक्र के लिए संदर्भित करता है, कपाट अक्ष को परिभ्रमित करने के लिए एक प्रकार के वाल्व का उद्घाटन और बंद करने के लिए, पाइपलाइन में मुख्यतः काटने के लिए उपयोग किया जाता है। तितली वाल्व उद्घाटन एवं समापन सदस्य एक डिस्क-आकार तितली प्लेट है, वाल्व शरीर में अपने अक्ष के आसपास कर रहा है, जैसा कि उद्घाटन एवं बंद या नियमन का उद्देश्य प्राप्त करने के लिए। तितली वाल्व पूर्ण तो पूर्ण बंद तक खुलकर 90 ° से कम, तितली वाल्व और तितली काण्ड स्वयं स्व-लॉकिंग की क्षमता नहीं है, कक बटरफ्लाई प्लेट की स्थितिकरण के लिए, वाल्व स्टेम गियर रिड्यूसर पर रखने के लिए। कृमि गियर रिड्यूसर इत्यस्य उपयोगेन, न केवलं तितली-प्लेट् स्वयमेव ताडन-क्षमतायाः सह कर्तुं शक्नोति, येन भृङ्ग-प्लेटः कस्मिन् अपि स्थाने स्थगयति, अपितु वाल्वस्य संचालन-प्रदर्शनं अपि सुधरति

औद्योगिक विशेष तितली वाल्व के लक्षण उच्च तापमान सहन कर सकते हैं, प्रयोज्य दबाव श्रेणी भी अधिक है, वाल्व नाममात्र व्यास बड़ा है, वाल्व शरीर कार्बन इस्पात से बनाता है, वाल्व की थाली का सील वलय रबर वलय के स्थान पर धातु वलय से बना जाता है।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . बृहत् उच्चतापमानं तितली-कपाटं वेल्डेड्-इस्पात-प्लेट्-द्वारा निर्मितं भवति तथा च मुख्यतया उच्च-तापमान-मध्यम-प्रवाह-गैस-नलिकानां, गैस-पाइप-लाइनस्य च कृते उपयुज्यते

उच्च-प्रदर्शन तितली वाल्व के तीन मूल तकनीकी डिजाइन

स्टोरेनस्य तितली-वाल्व-कपाटाः नवीन-इञ्जिनीयरिङ्ग-माध्यमेन औद्योगिक-प्रवाह-नियन्त्रणं पुनः परिशोधयन्ति, यत् परिशुद्धता-सील-करणं, सामग्री-प्रतिरोधकता, तथा च स्मार्ट-सञ्चालनं विविध-अनुप्रयोगेषु अप्रमेल-प्रदर्शनं प्रदातुं शक्यते तितली वाल्व प्रकार एवं समाधान के प्रमुख प्रदाता के रूप में, अस्माकं डिजाइनाः लीकेज, परिधानं, परिचालनदक्षता च इति महत्त्वपूर्णचुनौत्यं सम्बोधयन्ति। अत्र कथं त्रीणि कोर-प्रौद्योगिकीः अस्माकं भृङ्ग-कपाटान् पृथक् करोति इति।

1. शून्य-लीक-प्रदर्शनस्य कृते सनकी-सील-प्रणाल्याः

अस्माकं उच्च-प्रदर्शन-तन्तुकता-कपाटस्य हृदयं तस्य उन्नत-विकेन्द्रीय-डिजाइन-मध्ये अस्ति, यत् पारम्परिक-कपाटानां व्याकुलतां गच्छन्तं सामान्यं लीकेज-विषयान् निराकृतम् अस्ति:

डबल सनडरिक ज्यामिति: एक ऑफसेट डिस्क एक्सिस (1st विभाग) और सीट कोण (2nd edincity) को बंद होने पर “रेखा-संपर्क” मुद्रा बनाते हैं, समकेन्द्रिक मॉडलों की तुलना में 40% तक छलांज 40% को कम करते हैं। इदं डिजाइनं वायुनां द्रवाणां च कृते बुलबुल-तरा-शटऑफ सुनिश्चितं करोति, उच्च-दाबेषु अपि (pn16.0mpa -पर्यन्तं), रासायनिक-पाइप्-लाइन-वाष्प-प्रणालीषु तितली-कपाट-अनुप्रयोगानाम् आदर्शं भवति ।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .
Triple Dencentric Innovation: चरम परिस्थितियों के लिए (450°C+ Flue गैस या घुसाई माध्यम), हमारे ट्रिप-अस्तिक वाल्व एक तीसर ऑफसेट (डिस्क फेस झुकाव,) जोड़ देता है, धातु-तः-धातु सीलिंग के बिना सीट पहनने की अनुमति देते हैं। इयं प्रौद्योगिकी उच्च-तापमान-पृथक्करणस्य ग्लोब-वाल्व-सीमाः अतिक्रमयति, यत् विद्युत्-संयंत्र-निष्कासन-प्रणालीषु दीर्घकालीन-विश्वसनीयतां सुनिश्चितं करोति ।

2. कठोर वातावरण प्रतिरोधकता के लिए सामग्री विज्ञान

हम इञ्जिनीयर वाल्व घटकों को कठिनतम कार्य स्थिति सहन करने के लिए, तितली वाल्व प्रकारों के साथ विशिष्ट मीडिया मांग के साथ मिलाकर हम:

शरीर एवं डिस्क सामग्री: HT300 कास्ट लौह (जल/गैस के लिए कोठी-प्रभावी, -10°C~200°C), WCB कार्बन स्टील (भारत-ड्यूटी औद्योगिक, -29°C~425°C), या 316L स्टेनलेस स्टील (कोरोशन-प्रतिरोधी, रसायनों के लिए, -40°C~450°C) के लिए चुनें। अस्माकं 6-इञ्च् तथा 4-इञ्च् तितली-कपाटेषु उच्च-प्रवाह-वेगस्य अधः विकृतिं निवारयितुं स्थूल-डिस्क-पृष्ठपार्श्वे स्थूलता-युक्तानि चक्र-कपाटानि सन्ति, येन चक्र-जीवने 25% यावत् मानक-डिजाइन-अधिकं प्रदर्शनं भवति
सील संयोजन: सॉफ्ट सील्स (NBR/EPDM) पानी और अपशिष्ट जल के लिए ≤0.1mm लीकेज सहिष्णुता प्रदान करती है, जबकि कठिन सील (स्टैनलेस स्टील + ग्रेफाइट) क्षरण के बिना कण-लेडन मीडिया को संभालते हैं, खनन स्फररी या सीमेन्ट पौधों के लिए आलोचनात्मक।

3. परिशुद्धता नियंत्रण के लिए बुद्धिमानीय एक्ट्यूशन

अस्माकं तितली-कपाटाः परिचालन-दक्षतां सुरक्षां च वर्धयितुं उन्नत-तन्त्राणि एकीकृत्य स्थापयन्ति:

वर्म गियर रिड्यूसर: मैनुअल वाल्व पर मानक, ये 5:1 टोकरी गुणन एवं स्व-लॉकिंग कार्यक्षमता प्रदान करते हैं, जो ऊर्ध्वाधर पाइपलाइन में बैकड्राइव जोखिम को समाप्त करने के लिए 12-इंच व्यास के लिए भी आसान 90° संचालन को सक्षम बनाता है।
स्वचालन-सज्ज-डिजाइन: वायवीय, इलेक्ट्रिक, अथवा हाइड्रोलिक एक्ट्यूएटर सीधे ISO 5211 शीर्ष फ्लैंज पर माउंट, विफल-सुरक्षित स्थिति (ओपन/बंद/होल्ड) तथा 4-20MA प्रतिक्रिया एवं 4-20MA प्रतिक्रिया PLC एकीकरण के लिए माउंट होती है।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . एतेन अस्माकं कपाटाः स्वचालितप्रक्रियाणां कृते आदर्शाः भवन्ति, प्रतिक्रियासमयः 30% न्यूनीकरोति यत् लीगेसी ग्लोब वाल्व प्रणालीनां तुलने।

Storaen के साथ अपनी प्रवाह नियंत्रण को उन्मूलित करें

जलवितरणात् आरभ्य उच्च-तापमान-औद्योगिक-प्रक्रियापर्यन्तं अस्माकं तितली-कपाटाः भवतः प्रणाली-माङ्गं कुर्वन्ति सटीकता, स्थायित्वं, अनुकूलता च प्रदास्यन्ति |. अभिनव-सील, प्रीमियम-सामग्री, स्मार्ट-सञ्चालनं च कृत्वा वयं सरल-शौच-यन्त्रात् तितली-कपाटं उच्च-प्रदर्शन-नियन्त्रण-समाधानरूपेण परिणमितवन्तः |. अद्य विक्रयणार्थं अस्माकं तितलीकपाटानां अन्वेषणं कुर्वन्तु तथा च अभियांत्रिकी उत्कृष्टता यत् अन्तरं करोति तस्य अनुभवं कुर्वन्तु-यतोहि प्रवाहनियन्त्रणे, कार्यप्रदर्शने सर्वम् अस्ति।

Storen तितली वाल्व: कस्टम समाधान एवं गुणवत्ता आश्वासन

Storen औद्योगिक प्रवाह नियंत्रण को साझेदार-निर्मित तितली वाल्व समाधान और अकम्पोजिंग गुणवत्ता मानकों के साथ पुनः परिभाषा करता है, जो सुनकता है, हर कपाट आपके अद्वितीय परिचालन माङ्गलियों को पूरा करता है।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . सामग्री चयन से पदमेंट प्रमाणीकरण तक, हमारे तितली वाल्व प्रकार अभियांत्रिकी लचीलापन को कठोर गुणवत्ता आश्वासन के साथ मिलता है-अत्र अत्र भवतः विशिष्टा आवश्यकतानां कृते सटीकता प्रदास्यामः।

अनुकूलन: भवतः सटीकविनिर्देशेषु अभियंता

1. अनुरूप आकार एवं विन्यास
DN40 तः DN1200 तः, अस्माकं 4-इञ्च् तितली वाल्व तथा 6-इञ्च् तितली वाल्व मॉडल (तथा च ततः परं) कवरं कृत्वा कस्यापि स्केलस्य पाइप् नेटवर्क् मध्ये अनुकूलतां प्राप्नोति। अ-मानक आकार? वयं अद्वितीयस्थापनानाम् कृते कस्टम् व्यासान् शिल्पं कुर्मः, संकुचित HVAC प्रणालीतः आरभ्य विशाल औद्योगिक पाइपलाइनपर्यन्तं।
ASME, DIN, अथवा JIS मानकानां मेलनं कर्तुं वेफर, लुग्, फ्लैङ्ग्ड्, अथवा वेल्डेड् कनेक्शन् तः चयनं कुर्वन्तु-वैश्विक परियोजनासु एडाप्टर-उपद्रवाणां समाप्तिः भवति

2. सामग्री एवं सील अनुकूलन

शरीर सामग्री: HT300 कास्ट आयरन (जल/गैस), WCB कार्बन स्टील (हेवी उद्योग), या 316L स्टेनलेस स्टील (कोरोशन प्रतिरोध) माध्यम से सूट करने के लिए -40°C से 450 °C तक।
सील प्रकार: पानी/वेस्टजल (≤0.1mm लीकेज), या हार्ड धातु सील (स्टैनलेस स्टील + ग्रेफाइट) उच्च-तापमान/फ्लूई गैस—आउटपरफॉर्मिंग ग्लोब वाल्व टिल्टाइपरेशन के लिए फॉटर/वेस्टजल (≤ धातु सील + ग्रेफाइट) के लिए फॉटर/वेस्टजल (≤ धातु सील) के लिए फॉअर सील (NBR/EPDM) फॉअर सील (NBR/EPDM)।

3. एक्टीकरण एवं कार्यक्षमता

मैनुअल (कृमि गियर), वायवीय, इलेक्ट्रिक, या हाइड्रोलिक एक्ट्यूएटर ISO 5211 माउंटिंग सटीक नियंत्रण सुनिश्चित करें। स्वचालितप्रक्रियाणां कृते विफल-सुरक्षित-तन्त्राणि (Air-to-Open/close/close) अथवा 4-20MA प्रतिक्रियाम् योजयन्तु ।
विशेषीकृत डिजाइन: क्रायेनिक वाल्व (-196°C), उच्च-वैकियम मॉडल, या सुरक्षा-महत्त्वपूर्ण अनुप्रयोगों के लिए अग्नि-सुरक्षित विन्यास।

अनिवारक गुणवत्ता: डिजाइन से वितरण तक

1. कठोर परीक्षण शासन

जलस्थिर परीक्षण: 1.5x शेल्स के लिए 1.5x दबाव रेटिंग, सीट के लिए 1.1x, शून्य लीकेज सत्यापन करता है।
Cycle Testing: 5,000+ operations for soft seals, 10,000+ for hard seals—proving durability surpassing industry norms.
भौतिक अनुसन्धानक्षमता: प्रत्येकं घटकं चक्की प्रमाणपत्रं समावेशयति, रासायनिकप्रतिरोधस्य तापमानस्य आवश्यकतायाः च अनुपालनं सुनिश्चितं करोति।

2. वारण्टी एवं विक्रय के बाद-विक्रय पर समर्थन

1-वर्षीय वारण्टी सील कार्यप्रदर्शन एवं यांत्रिक दोषों को कवर करता है, जिसमें 24/7 तकनीकी समर्थन संस्थापन, रखरखाव, या समस्या निवारण के लिए।
स्पेयर पार्ट्स उपलब्धता: प्रतिस्थापन सीट, डिस्क, या एक्ट्यूएटरों का त्वरित वितरण करता है कि समय समय को कम करने के लिए—ग्राहकों के लिए आतिथी ग्राहकों के लिए थोक वाल्व खरीदते हुए बछड़ा वाल्व थोक में बिक्री के लिए।

कस्टम तितली वाल्व के लिए स्टोरेन के चुनने के लिए क्यों चुनता है?

अनुप्रयोग विशेषज्ञता: जल-उपचारस्य कृते समकेन्द्रित-तन्तुक-कपाटस्य आवश्यकता अस्ति वा पेट्रोकेमिकल-संयंत्रस्य कृते त्रिगुण-अस्पष्ट-प्रतिरूपस्य आवश्यकता अस्ति वा, अस्माकं अभियंताः भृङ्ग-कपाट-प्रकाराः, अनुप्रयोगाः च भवतः सटीक-प्रक्रिया-मापदण्डानां कृते संरेखयन्ति |.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .
कुल लागत दक्षता: अनुकूलित समाधान अति-इञ्जिनीयरिंग लागत को कम करती हैं, जबकि टिकाऊ डिजाइनों में जेनेरिक वाल्वों के तुलने टिकाऊ डिजाइन रखरखाव 30% को कटा जाता है।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .

अनुरूप परिशुद्धता के साथ अपनी प्रणाली को उन्नत करें

यदा भवतः कार्याणि उत्कृष्टतां आग्रहयन्ति तदा अलङ्का-तः बहिः-अल्लम्बस्य कृते न निवसन्तु। Storen के कस्टम तितली वाल्व—कठोर गुणवत्ता आश्वासन द्वारा समर्थित—भवतः परियोजनाओं की अर्हता की प्रदर्शन, विश्वसनीयता, और अनुकूलनशीलता, और अनुकूलनशीलता को डालती है। अद्य विक्रयणार्थं अस्माकं तितली-कपाटानां अन्वेषणं कुर्वन्तु तथा च आविष्करोतु तथा च कथं अनुरूपं अभियांत्रिकी प्रवाह-नियन्त्रणं परिवर्तयति इति आविष्करोतु।

संरचना रूप द्वारा वर्गीकरण 1 .
(1)Center सीलबद्ध तितली वाल्व

(2)एकल विकेन्द्रीय सीलबद्ध तितली वाल्व
(३) डबल विक्षिप्त मुद्रा तितली वाल्व

(4) तीन विक्षिप्त मुद्रा तितली वाल्व

सील पृष्ठीय सामग्री वर्गीकरण के अनुसार
(1) मृदु सील तितली वाल्व .:
1) अधातुकमॉर पदार्थ द्वारा अधातुक नरम सामग्री रचना तक सील करने वाली Vice.
२) धातुकठिन सामग्री द्वारा सील करना अ-धातु नरम सामग्री रचना को सील करना।
(2) धातु कठोर सील तितली वाल्व: धातु कठिन सामग्री के अनुसार सील होने वाली धातु कठिन सामग्री रचना।

सील रूप द्वारा वर्गीकरण 1 .
(1) बलात् मुद्रा तितली वाल्व .
1) लोचदार मुद्रा तितली वाल्व। वाल्व प्लेट एक्सट्राइशन वाल्व आसन द्वारा सील विशिष्ट दबाव वाल्व का बंद होने पर, वाल्व आसन या वाल्व प्लेट लोचना उत्पन्न होती है।
२) बाह्य टोर्क् सील तितली वाल्व। वाल्व-शाफ्ट-उपरि प्रयुक्तेन टोर्क्-द्वारा मुद्रा-दाबः उत्पद्यते ।
(2) दबावीकृत मुद्रा तितली वाल्व। सीलिंग विशिष्ट दबाव का वाल्व आसन या वाल्व प्लेट द्वारा उत्पन्न होता है जिसमें पॉटपेट सीलिंग तत्व भरने दबाव पर वाल्व प्लेट द्वारा उत्पन्न होता है।
(3) स्वचालित सीलिंग तितली वाल्व। मध्यमचापेन सीलदाबः स्वयमेव उत्पद्यते ।

कार्य दबाव द्वारा वर्गीकरण
(1) वैक्यूम तितली वाल्व। वायुमंडलीय कैलेंडर तितली वाल्व के मानक ढेर के नीचे कार्य दबाव।
(2) न्यून दबाव तितली वाल्व। नाममात्र दबाव PN <1.6mpa तितली वाल्व।
(3) मध्यम दबाव तितली वाल्व। नाममात्र दबाव PN 2.5 – 6.4mpa तितली वाल्व।
(4) उच्च-दाब तितली वाल्व। नाममात्र दबाव PN 10.0 – 80.0mpa तितली वाल्व।
(५) अति-उच्च दबाव तितली वाल्व। नाममात्र दबाव PN>100MPA तितली वाल्व।

संचालन तापमान द्वारा वर्गीकरण 1 .
(1) उच्च तापमान तितली वाल्व। T>450 C तितली वाल्व .
(2)Medium तापमान तितली वाल्व। १२० ग 1 .(3) सामान्य तापमान तितली वाल्व। अ ४० ग .(4) कम तापमान तितली वाल्व। 100 का एक तितली वाल्व . (5) अति-कम तापमान तितली वाल्व। T< a 100 c तितली वाल्व।

(1) तितली वाल्व।

बट्-क्लैम्प-तन्तुक-कपाटस्य तितली-प्लेट् पाइप-लाइनस्य व्यास-दिशि स्थापितं भवति । तितली-कपाट-शरीरस्य बेलनाकार-चैनले, चक्र-आकारस्य तितली-प्लेटः अक्षस्य परितः परिभ्रमति, 0 ° – 90 ° यावत् परिभ्रमणस्य कोणः, 90 ° यावत् परिभ्रमितः, कपाटः पूर्णतया मुक्त-स्थितिः अस्ति

तितलीकपाटः संरचनायां सरलः, लघुः आकारः, भारः च लघुः, तथा च केवलं कतिपयानि भागानि सन्ति । तथा च केवलं 90 ° परिभ्रमणस्य आवश्यकता अस्ति शीघ्रं उद्घाटयितुं निकटं च, सरलं संचालनं, तस्मिन् एव काले कपाटस्य उत्तमद्रवनियन्त्रणलक्षणं भवति। यदा भृङ्ग-कपाटः पूर्णतया मुक्तस्थाने भवति तदा तितली-प्लेट्-मोटाई एव प्रतिरोधः भवति यदा कपाट-शरीरस्य माध्यमेन माध्यमं प्रवाहयति, अतः कपाटेन उत्पन्नः दबाव-बिन्दुः अत्यल्पः भवति, अतः तस्य उत्तम-प्रवाह-नियन्त्रण-लक्षणं भवति तितली वाल्व के दो प्रकार के सील होती है: लोचदार मुद्रा एवं धातु सील। लोचदार मुद्रा वाल्व, सील कपाट शरीर में सेट किया जा सकता है या तितली प्लेट के साथ आसक्त कर सकते हैं।

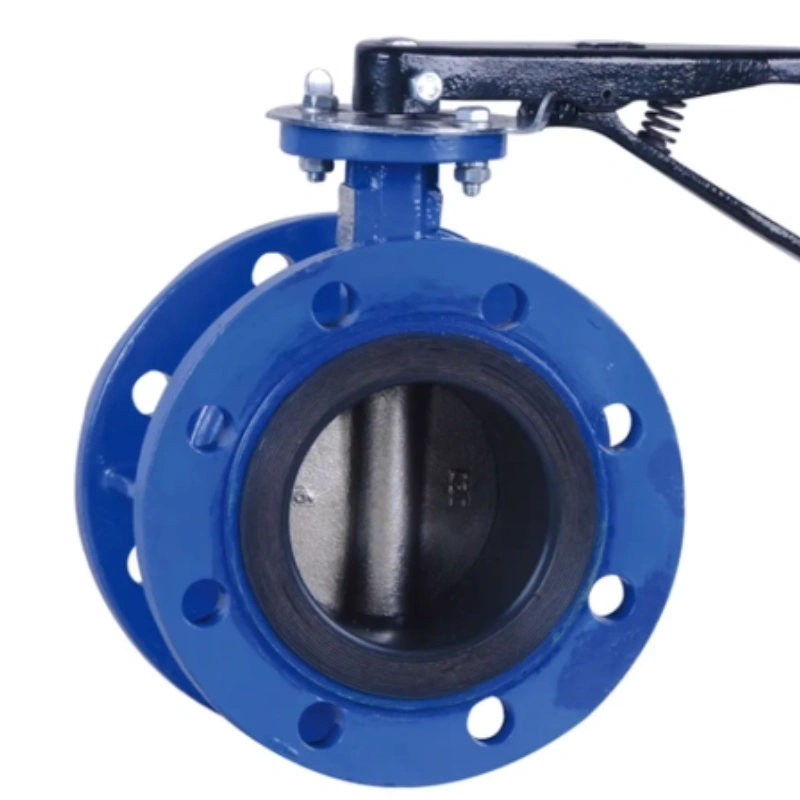

(2) तितली वाल्व को चासित तितली वाल्व।

ऊर्ध्वाधर प्लेट संरचना के लिए flanged तितली वाल्व, अभिन्न धातु हार्ड सील सीलिंग अंगूठी के लिए वाल्व स्टेंट फैलेट प्लाट और स्टेनलेस स्टील प्लेट समग्र संरचना के लिए, कपाट शरीर पर बढ़ता है, तितली प्लेट सीलिंग सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह सतह स्टेनलेस स्टील। मृदुमुद्राकपाटस्य मुद्रावलयः नाइट्राइलरबरस्य निर्मितः भवति, यत् भृङ्गप्लेटस्य उपरि स्थापितं भवति ।

(3)Lug प्रकार तितली वाल्व।

(4) वेल्डेड तितली वाल्व।

वेल्डेड बटरफ्लाई वाल्व एक गैर-क्लिटित प्रकार तितली वाल्व है, जो निर्माण सामग्री, धातुविज्ञान, खनन, विद्युत शक्ति और अन्य उत्पादन प्रक्रियाओं में व्यापक रूप से उपयोग किया जाता है, मध्यम तापमान ≤ 300 nminal दबाव 0.1MPA पाइपलाइन का उपयोग करने के लिए उपयोग किया जाता है, खोलने और बंद करने के लिए उपयोग किया जाता है।

Clamped नरम सील तितली वाल्व मुख्य आकार कनेक्शन आकार इकाई: mm

तितलीकपाटस्य किं प्रयुज्यते ?

एकः तितली-कपाटः एकः प्रकारः त्रैमासिक-टर्न-कपाटः अस्ति यः द्रव-प्रवाहस्य नियमनार्थं परिभ्रमण-चक्रस्य उपयोगं करोति । अस्य परिकल्पने विविधाः विशेषताः समाविष्टाः सन्ति ये जलप्रदायं, अपशिष्टजलस्य उपचारः, रासायनिकप्रक्रिया, एच्.वी.ए.सी.-प्रणाली च सन्ति तितलीकपाटस्य कार्यक्षमतां लाभं च अवगन्तुं भवन्तं विभिन्नपरिदृश्येषु तस्य उपयोगस्य विषये सूचितनिर्णयं कर्तुं भवन्तं साहाय्यं कर्तुं शक्नोति।

तितलीकपाटस्य एकं प्राथमिकं प्रयोजनं द्रव-वायु-प्रवाहं नियन्त्रयितुं भवति । कपाटस्य अन्तः चक्रं एकस्य केन्द्रीय-अक्षस्य परितः पिवट् करोति, येन द्रुत-कुशल-सञ्चालनस्य अनुमतिं ददाति । इदं त्रैमासिक-परिवर्तन-तन्त्रं विशेषतया तदा लाभप्रदं भवति यदा प्रवाह-दरयोः द्रुत-समायोजनस्य आवश्यकता भवति । यथा, जलशुद्धिकरणसंस्थानेषु वा औद्योगिकप्रयोगेषु यत्र सटीकं नियन्त्रणं महत्त्वपूर्णम् अस्ति, तत्र तितलीकपाटः प्रभावी समाधानरूपेण कार्यं कर्तुं शक्नोति ।

अपि च, तितली-कपाटाः तेषां लघु-सङ्कुचित-डिजाइन-कृते मान्यतां प्राप्नुवन्ति । अन्यप्रकारस्य कपाटस्य तुलने ते न्यूनस्थानं धारयन्ति, येन ते कठिनस्थानेषु संस्थापनार्थं आदर्शं भवन्ति अथवा यदा भारविचाराः महत्त्वपूर्णाः भवन्ति पाइपलाइन वा सीमितक्षेत्रेषु वा, तितलीकपाटस्य न्यूनतमं डिजाइनं कार्यक्षमतां त्यागं विना बहुमुख्यतां ददाति।

तितलीकपाटस्य अन्यः महत्त्वपूर्णः अनुप्रयोगः प्रणाल्याः पृथक्करणे अस्ति । चक्रं पूर्णतया निमील्य कपाटः कठिनमुद्रां निर्माति यत् द्रवप्रवाहं निवारयति । इदं विशेषतया अनुरक्षणपरिदृश्येषु उपयोगी भवति यत्र पाइपलाइनस्य विभागाः आवश्यकाः सन्ति। प्रवाहस्य शीघ्रं विश्वसनीयतया च कटयितुं क्षमता तितलीकपाटं प्रणालीं नियन्त्रयितुं आवश्यकं घटकं करोति तथा च विभिन्नेषु औद्योगिकप्रक्रियासु सुरक्षां सुनिश्चितं करोति।

सारांशतः, प्रवाहस्य नियमनार्थं, प्रणाल्याः पृथक्करणाय, परिचालनदक्षतां वर्धयितुं च असंख्य-अनुप्रयोगेषु भृङ्ग-कपाटः नियोजितः भवति अस्य संकुचितं डिजाइनं, त्वरितं संचालनं, विश्वसनीयता च अनेकेषु उद्योगेषु लोकप्रियं विकल्पं करोति । तितली-कपाटस्य कृते किं किं प्रयुज्यते इति अवगमनं भवन्तं द्रव-नियन्त्रणे प्रबन्धने च तस्य गम्भीर-भूमिकां प्रशंसितुं समर्थं करिष्यति । भवान् अभियांत्रिकी, अनुरक्षणं, अथवा औद्योगिक-डिजाइन-मध्ये संलग्नः अस्ति वा, भृङ्ग-कपाट-अनुप्रयोगानाम् एकं ठोस-ग्रहणं भवति चेत् भवतां व्यावसायिक-प्रयासेषु भवतां सम्यक् सेवा भविष्यति

भृङ्ग-कपाटस्य लाभाः

तितली वाल्वस्य एकः महत्त्वपूर्णः लाभः तेषां संकुचितरूपेण डिजाइनः अस्ति । विपरीत कपाटों के विपरीत जो बड़ादार होते हैं, तितली वाल्व के विपरीत, एक शाफ्ट पर आरूढ एक सरल चक्र होता है। एषा सुव्यवस्थिता संरचना तंगस्थानेषु स्थापनस्य अनुमतिं ददाति, येन तेषां कृते उपकरणानां कृते सीमितकक्षयुक्तानां परियोजनानां कृते आदर्शविकल्पः भवति । अतिरिक्तरूपेण, तेषां लघुः प्रकृतिः पाइपिंग-प्रणालीनां समग्रं भारं न्यूनीकरोति, येन सुलभतया संचालनं, स्थापना च भवति ।

भृङ्ग-कपाटानां अन्यः महत्त्वपूर्णः लाभः तेषां द्रुत-सञ्चालनम् अस्ति । परिकल्पना द्रुतगति-उद्घाटनस्य समापनस्य च सुविधां करोति, पूर्ण-गति-कृते केवलं ९० डिग्री-परिभ्रमणं भवति । यत्र प्रवाहस्य समये नियन्त्रणं सर्वोपरि भवति तत्र एतत् विशेषता विशेषतया मूल्यवान् अस्ति, यथा जलशुद्धिकरणसुविधासु अथवा रासायनिकप्रक्रियासंस्थासु भृङ्ग-कपाटस्य द्रुत-प्रतिक्रियाशीलता वर्धिता-सञ्चालन-दक्षतायां तथा च न्यूनीकरणे योगदानं ददाति ।

अपि च, तितली-कपाटाः उत्तमं प्रवाह-विनियमनं प्रददति । यदा आंशिकरूपेण उद्घाटितं भवति तदा एते कपाटाः सुव्यवस्थितं प्रवाहमार्गं निर्मातुं शक्नुवन्ति, यदा तु प्रभावीरूपेण मीडिया-माध्यमान् नियन्त्रयन्ति । यत्र सटीकं प्रवाहप्रबन्धनं महत्त्वपूर्णं भवति तत्र एतत् लक्षणं अत्यावश्यकं भवति, येन सुसंगतप्रणालीप्रदर्शनस्य अनुमतिं ददाति ।

तितली वाल्व भी स्थायित्व एवं कम रखरखाव आवश्यकताओं को भी प्रदर्शित करते हैं। स्टेनलेस स्टील अथवा पीवीसी इत्यादिभिः दृढसामग्रीभ्यः निर्मिताः, ते जंगस्य प्रतिरोधकाः सन्ति, येन ते विविधपदार्थानाम् कृते उपयुक्ताः भवन्ति, यत्र आक्रामकरासायनानि, संक्षारकवातावरणानि च सन्ति तेषां सरलं तन्त्रं यांत्रिकविफलतायाः सम्भावनां न्यूनीकरोति, अनुरक्षणस्य आवश्यकताः, परिचालनव्ययः च अधिकं न्यूनीकरोति ।

अन्ते, भृङ्ग-कपाटानां अनुकूलनक्षमता तेषां भिन्न-भिन्न-उद्योगेषु विविध-अनुप्रयोगानाम् कृते उपयुक्ता भवति । एच्.वी.ए.सी.-प्रणालीभ्यः आरभ्य जल-आपूर्ति-अपशिष्ट-जल-उपचारपर्यन्तं एते कपाटाः द्रवाणां विस्तृत-परिधिं सम्भालितुं शक्नुवन्ति, येन बहु-क्षेत्रेषु तेषां उपयोगिता वर्धते

द्वारकपाटस्य भृङ्गकपाटस्य च मध्ये किं भेदः ?

संचालन तंत्र 1 .

द्वारकपाटस्य भृङ्गकपाटस्य च प्राथमिकः अन्तरः तेषां डिजाइन-सञ्चालन-तन्त्रयोः अस्ति । एकः गेट वाल्व 1 . प्रवाहं नियन्त्रयितुं द्वारं उत्थापयितुं वा अधः वा रेखीयगतिः उपयुज्यताम् । इदं तन्त्रं चालू-नियन्त्रणार्थं आदर्शम् अस्ति किन्तु थ्रोट्लिंग्-अनुप्रयोगेषु उत्तमं कार्यं न करोति । इसके विपरीत, एक तितली वाल्व एक घुमावदार चक्र शामिल करता है जो प्रवाह को नियंत्रित करने के लिए एक केन्द्रीय शाफ्ट के आसपास धुंत करता है। एतत् डिजाइनं त्वरित-सञ्चालनस्य अनुमतिं ददाति तथा च थ्रोट्लिंग्-करणे विशेषतया प्रभावी भवति ।

प्रवाह नियंत्रण एवं दक्षता 1 .

अन्यः आलोचनात्मकः भेदः प्रवाहलक्षणम् अस्ति । तितली कपाट न्यूनतम दबाव बूंद के साथ एक सुसंगत प्रवाह दर प्रदान करने की उनके क्षमता के लिए जाने जाती हैं। बृहत्-मात्रायां अनुप्रयोगेषु एषा कार्यक्षमता अत्यन्तं लाभदायिनी अस्ति तथा च यत्र स्थानं सीमितं भवति। विपरीत, द्वारकपाटाः थ्रोट्लिंग्-मध्ये न्यूनतया कुशलाः भवन्ति तथा च अशान्तिं निर्मातुं शक्नुवन्ति, येन उच्च-प्रवाह-परिदृश्येषु कार्यप्रदर्शन-क्षयं भवति

अन्तरिक्ष एवं भार विचार 1 .

तितली कपाट सामान्यतः गेट वाल्व की अपेक्षा अधिक संकुचित एवं हल्कतर होती हैं। इदं अन्तरिक्ष-बचत-डिजाइनं तितली-कपाटं कठिन-अन्तरिक्षेषु स्थापनार्थं उपयुक्तं करोति, यत्र पारम्परिक-द्वार-कपाटाः बोझिलाः सिद्धाः भवितुम् अर्हन्ति तितलीकपाटस्य न्यूनीकृतभारः संस्थापनस्य अनुरक्षणस्य च समये संचालनं सरलीकरोति ।

अनुप्रयोग उपयुक्तता 1 .

उभयत्र वाल्वप्रकारयोः विशिष्टाः अनुप्रयोगाः सन्ति यत्र ते उत्कृष्टतां प्राप्नुवन्ति। गेट वाल्व को सामान्यतः न्यूनतम दबाव हानि की आवश्यकता करते हुए अनुप्रयोगों में किया जाता है और जहाँ पूर्ण पृथकीकरण सर्वोपरि हो जाता है। इसके विपरीत, तितली वाल्व के अनुकूल होते हैं, जिसमें शीघ्र संचालन एवं बार-प्रवाह समायोजन की आवश्यकता होती है, जिससे उनका HVAC प्रणाली, जल वितरण, और अपशिष्ट जल उपचार के लिए आदर्श बनाते हैं।

तितलीकपाटस्य त्रयः प्रकाराः के सन्ति ?

1. समकेन्द्रित तितली वाल्व

समकेन्द्रिक तितली वाल्व का विशेषता उनके सरल डिजाइन द्वारा विशेषता होती है, जहाँ चक्र कपाट शरीर के साथ सम्भमित रूप से संरेखित किया जाता है। अस्मिन् विन्यासे चक्रं द्रवस्य प्रवाहस्य समानान्तरं अक्षं परितः परिभ्रमति । समकेन्द्रित तितली वाल्व का मुख्य रूप से कम-दाब के अनुप्रयोगों में किया जाता है, जिससे वे जल और अपशिष्ट जल के उपचार के लिए आदर्श बनाते हैं। तेषां सीधा डिजाइनः कुशलं प्रवाहनियन्त्रणं न्यूनतमदाबबिन्दुं च अनुमन्यते, यत् विविधसेटिंग्स् मध्ये इष्टतमं प्रदर्शनं सुनिश्चितं करोति ।

2. विक्षिप्त तितली वाल्व

सनकी तितली वाल्व, उच्च-प्रदर्शन तितली वाल्व के रूप में भी जानते हैं, एक अद्वितीय डिजाइन दिखाते हैं जो कपाट सीट से डिस्क को पूछता है। एषा डिजाइनः सीलिंग्-क्षमतासु सुधारं करोति तथा च वाल्व-घटकेषु धारणं न्यूनीकरोति । अधिकमागतानां अनुप्रयोगानाम् कृते सनकी-तटीय-कपाटाः सुयोग्याः सन्ति, येषु उच्चतर-दाबाः, तापमानानि च सन्ति ते सेवासु उत्कृष्टाः यथा स्लरी, संक्षारीयद्रव, अन्येषां च चुनौतीपूर्णमाध्यमानां निबन्धनं, दीर्घकालीनसञ्चालनं विश्वसनीयता च सुनिश्चितं कुर्वन्ति।

3. डबल विक्षिप्त तितली वाल्व

डबल सनकी तितली वाल्व, या Triple offset तितली वाल्व, सनकी वाल्व का डिजाइन एक कदम कतरना ले जाते हैं। द्वौ ऑफसेट्-युक्तौ—एकः चक्रस्य परिभ्रमणस्य कृते अपरः च सील-पृष्ठस्य कृते-एते कपाटाः वर्धितं कार्यप्रदर्शनं प्रददति, विशेषतः आग्रहीषु परिस्थितिषु। द्विगुणित-सघन-डिजाइनस्य परिणामः चक्रस्य आसनस्य च मध्ये न्यूनः घर्षणः भवति, येन पारम्परिक-कपाट-डिजाइन-सम्बद्धं धारणं विना कठिन-मुद्रायाः अनुमतिं ददाति ते उच्च-दाबस्य, उच्च-तापमान-अनुप्रयोगानाम् आदर्श-विकल्पाः सन्ति तथा च तेल-गैस-शक्ति-उत्पादन-औषध-उपयोगेषु बहुधा उपयोगं प्राप्नुवन्ति
