Silencing चेक वाल्व .

मफलर-परीक्षा-कपाटस्य भूमिका विपरीतदिशि प्रवाहं निवारयितुं भवति, केवलं माध्यमं एकदिशि प्रवाहितुं शक्नोति । सामान्यतः, इदं कपाटं स्वचालितं भवति, द्रवदाबस्य प्रवाहस्य दिशि, कपाटः उद्घाटितः; विपरीतदिशि द्रवप्रवाहः, द्रवदाबेन कपाटस्य आसनस्य उपरि कपाटपट्टिकायाः कपाटपट्टिकायाः च द्वारा, एवं प्रवाहं छिन्दति ठोस कण एवं चिपचिपाहट युक्त माध्यमों में उपयोग के लिए उपयुक्त नहीं।

मौनपरीक्षाकपाटः किम् अस्ति ?

एकं मौनपरीक्षाकपाटं, विभिन्नपाइपिंगप्रणालीषु एकः आवश्यकः घटकः, जलीय-आघातस्य न्यूनीकरणं कुर्वन् पृष्ठप्रवाहं निवारयितुं विनिर्मितः अस्ति भारितचक्रस्य अथवा गेन्दस्य उपरि निर्भरं पारम्परिकपरीक्षाकपाटानां विपरीतम्, मौनपरीक्षाकपाटाः एकं अद्वितीयं तन्त्रं उपयुज्यन्ते यत् संचालनकाले कोलाहलं महत्त्वपूर्णतया न्यूनीकरोति एतत् विशेषता तान् अनुप्रयोगेषु विशेषतया लाभप्रदं करोति यत्र कोलाहलस्तरः न्यूनतमं यावत् स्थापनीयः, यथा आवासीय-व्यापारिक-प्लम्बिङ्ग-, एच्.वी.ए.सी.सी.सी.-प्रणालीषु, अग्नि-संरक्षण-प्रणालीषु च

मौनपरीक्षाकपाटस्य प्राथमिकं कार्यं भवति यत् द्रवद्रवं एकदिशि प्रवाहितुं शक्नोति, यदा तु स्वयमेव बन्दं कृत्वा विपरीतप्रवाहं निवारयितुं शक्नोति । एतत् वसन्त-भारित-तन्त्रस्य माध्यमेन साध्यं भवति यत् द्रव-दाबस्य परिवर्तनस्य शीघ्रं प्रतिक्रियां ददाति । यदा प्रवाहः विपरीतम् अथवा विपरीतम् आरभते तदा वाल्वस्य चक्रं दृढतया निमीलति येन किमपि पृष्ठप्रवाहः न भवेत्, प्रभावीरूपेण प्रणाल्याः अखण्डतायाः रक्षणं भवति तथा च उपकरणानां सम्भाव्यक्षतितः रक्षणं भवति

मौनपरीक्षाकपाटस्य एकः प्रमुखः लाभः अस्ति यत् तेषां जलस्य मुद्गरस्य न्यूनीकरणस्य क्षमता अस्ति, एषा घटना यदा गतिं प्रवर्तयितुं बाध्यते तदा भवति यत् सहसा निरोधयितुं बाध्यते, दबावस्य उदयाः निर्माणं भवति यत् पाइप् क्षतिः कोलाहलः च भवति ।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . मौनपरीक्षाकपाटस्य डिजाइनेन द्रवस्य प्रवाहस्य कृते सुचारुसंक्रमणं प्रदातुं एतानि घटनानि न्यूनीकर्तुं शक्यते, अतः पाइपिंगप्रणालीनां समग्रदीर्घायुषः कार्यप्रदर्शनं च वर्धते

वाणिज्यिक-औद्योगिक-अनुप्रयोगेषु, मौन-परीक्षा-कपाटानां स्थापनायाः कारणेन लीक्-अथवा-उपकरण-विफलतायाः कारणेन रखरखाव-व्ययस्य मरम्मतस्य च महत्त्वपूर्ण-बचतम् उत्पन्नं कर्तुं शक्यते एकदिशात्मकप्रवाहस्य सुनिश्चिते तेषां विश्वसनीयं कार्यं, कोलाहलसञ्चालनस्य अतिरिक्तलाभेन सह, मौनपरीक्षाकपाटं अभियंतानां प्रणालीनिर्मातृणां च कृते प्राधान्यं विकल्पं करोति

सारांशतः, एकं मौनपरीक्षाकपाटं प्रभावीप्रवाहनियन्त्रणस्य निर्वाहार्थं तथा च पृष्ठप्रवाहस्य निवारणाय महत्त्वपूर्णं यन्त्रं भवति, यत्र कोलाहलनिवृत्तिगुणाः सन्ति ये पारम्परिकविकल्पेभ्यः पृथक् कुर्वन्ति

द्वैध रक्षा: शोर रद्दीकरण एवं जल हथौड़ा संरक्षण – कैसे सिलेंसिंग चेक वाल्व शांत पंप कमरे

स्टोरेनस्य मौनकरणस्य चेक-वाल्व-कपाट-वाल्वस्य क्रान्तिं करोति यत् पम्प-प्रणाली-सुरक्षां आरामं च क्रान्तिं करोति—जल-हैमर-निवारणं कोलाहल-निवृत्तिञ्च-एकस्य, अभियंता-समाधानस्य कृते पारम्परिकपरीक्षाकपाटानां विपरीतम् ये विघटनकारी “हॅमरिंग”-शब्दान् विनाशकारी-दबाव-उत्पातं च जनयन्ति, अस्माकं डिजाइनेन वसन्त-भारितं मन्द-क्लोजिंग-तन्त्रं कोलाहल-डैम्पेनिंग-सामग्रीभिः सह संयोजितं भवति, येन वाणिज्यिक-भवनानां, औद्योगिक-वनस्पतयः, आवासीय-सङ्कुलस्य च कृते आदर्शः भवति

1. जलहैमरसंरक्षणम् : नियन्त्रितसमापनस्य विज्ञानम्

अस्माकं Silence Calve इत्यस्य मूलं एकं सटीकता वसन्त-भारितं चक्रम् अस्ति यत् क्रमिक-समापनम् सुनिश्चितं करोति, यत् जल-मुद्गरं दमयति:

द्वय-चरणीय-शॉट-ऑफ: यदा पम्प-प्रवाहः स्थगितः भवति तदा चक्रं 80% द्रुतगत्या (0.5 सेकण्ड्-पर्यन्तं) बन्दं करोति, ततः परं 20% 3–15 सेकण्ड्-पर्यन्तं धीरेण (समायोजनीयं सुई-कपाटस्य माध्यमेन) बन्दं भवति, ≤1.3x-कार्य-दबावपर्यन्तं दबावः न्यूनीकरोति— 40% अधिक-प्रभाविणीः मानक-चैक-कपाटस्य अपेक्षया।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .
रज्जित निर्माण: एक न्यासी लौह या 316L स्टेनलेस स्टील शरीर 2.5mpa तक दबाव बनाता है तथा -10 °C तक 80°C तक के दबाव बनाता है, जबकि एक स्टेनलेस स्टील वसंत कोरोजन का प्रतिरोध किया जाता है, जिसमें 50,000+ चक्र आजीवन सुनिश्चित करता है।

2. कोलाहल कमी: शांत संचालन हेतु अभियंता

त्रयः डिजाइन-विशेषताः एकत्र कार्यं कुर्वन्ति यत् पारम्परिक-कपाटानां कठोर-“स्लैम”-समाप्ति-करणाय कार्यं भवति ।:

रबर-इन्फ्यूजिंग सीलिंग: एक EPDM/NBR-लेपित चक्र एक नरम, इम्पैक्ट-शोकिंग सील बनाता है, धातु-तः-धातु सम्पर्क की तुलना में समापन शोर 40% को कम करता है।
सुव्यवस्थित प्रवाह पथ: एक कमर-आकार वाल्व शरीर को अग्रे प्रवाह के दौरान अशांत को कम करता है, हाइड्रोलिक कोलाहल (≤70db) काटकर आधा में, कार्यालयों या लिविंग स्थानों के समीपस्थ पंप कक्षों के लिए आलोचनात्मक।
गैर-धातु स्नेहन आस्तीन: एक PTFE-लेपित गाइड आस्तीन आस्तीन चक्र एवं कपाट शरीर के बीच घर्षण को कम करता है, जिसमें अनेसित वाल्वों में सामान्य उच्च-चोरित स्क्वीक उन्मूलन करता है।

3. विविध अनुप्रयोगों के लिए बहुमुखी डिजाइन

DN40 तः DN500 पर्यन्तं आकारेषु Flang Connections (ASME B16.5/GB/T 17241.6), अस्माकं सौंदर्यतापरीक्षा वाल्पाः विविधप्रणालीनां अनुकूलतां प्राप्नुवन्ति:

वाणिज्यिकभवनानि: उच्च-उत्थान-जल-आपूर्ति-प्रणालीषु पम्प-आउटलेट्-स्थानेषु पाइप-लाइन-रक्षणाय तथा किरायेदार-सुख-रक्षणाय च स्थापनं कुर्वन्तु ।
औद्योगिक संयंत्र: मलिनजलं वा सौम्यस्लरीं वा मलिन-प्रतिरोधी चक्र-डिजाइन-सहितं सम्भालति, विनिर्माण-सुविधासु कोलाहलं न्यूनीकरोति, तदा रुद्धं निवारयति
आवासीय प्रणालियाँ: आवासीय पंप कक्षों के लिए पर्याप्त शांत, के साथ सीसा-रहित पीतल विकल्पों के साथ एफडीए मानकों को पेयबल जल के लिए FDA मानक मिलाते हैं।

शांततरं, सुरक्षितं द्रवनियन्त्रणं प्रति उन्नयनं कुर्वन्तु

कोलाहलं जलं च भवतः प्रणाल्याः कार्यक्षमतां सम्झौतां कर्तुं न ददातु। Storen के मौनीकरण चेक वाल्व आप आवश्यकं द्वैधं संरक्षणं वितरन्ति-शांत-सञ्चालनं तथा च दृढ-बैकफ्लो-निवारणं-पम्प-जीवनं विस्तारयितुं, अनुरक्षणं न्यूनीकर्तुं, अधिक-सुखद-वातावरणानि निर्मातुं च अभियांत्रिक-कृतम्।

भवान् वाणिज्यिकपम्प-कक्षं उन्नयनं करोति वा आवासीयजल-प्रणाल्याः डिजाइनं करोति वा, अस्माकं मौन-परीक्षा-कपाटाः सुरक्षा-शान्ति-योः सम्यक् संतुलनं प्रददति |. अद्य अस्माकं श्रेणीं अन्वेष्टुम् अपि च अन्वेष्टुम् इण्डस्ट्रीज स्टोरेन् इत्यस्य कोलाहल-रहितस्य, विश्वसनीयस्य द्रव-नियन्त्रणस्य कृते किमर्थं विश्वासं कुर्वन्ति इति अन्वेष्टुम्।

स्विंग बनाम लिफ्ट प्रकार: मौनीकरण चेक वाल्व के गहन शोर कमी सिद्धान्त

स्विंग्-प्रकारस्य तथा लिफ्ट-प्रकारस्य मौनकरण-परीक्षण-कपाटयोः मध्ये चयनं तेषां अद्वितीय-कोलाहल-निवृत्ति-तन्त्रस्य परिचालन-शक्तयोः च अवगमने निर्भरं भवति Storaen दोनों डिजाइन प्रदान करता है, प्रत्येक विशिष्ट द्रव नियंत्रण आवश्यकताओं के लिए अनुकूलित किया जाता है-अत्र ते कथं कार्यं कुर्वन्ति तथा च कुत्र ते शांततरं, सुरक्षितं पाइपलाइन प्रणालीं निर्मातुं उत्कृष्टतां प्राप्नुवन्ति।

1. स्विंग-प्रकारस्य मौनीकरण चेक वाल्व: कोणीय गति के साथ कम-कोलाहल प्रवाह

स्विंग-प्रकारस्य कपाटेषु उपरिभागे कण्ठितं चक्रं दृश्यते, क्षैतिज-अक्षस्य परितः खुले/बन्दं कर्तुं परिभ्रमति:

शोर न्यूनीकरण तंत्र 1 .:

रबर-लेपित-डिस्क (EPDM/NBR) तथा सॉफ्ट-सीट् डिजाइन-डिजाइन-इत्येतत् बन्दीकरणस्य समये प्रभावं शोषयति, येन धातु-मात्र-कपाटानां तुलने “स्लैम”-शब्दस्य 35% न्यूनता भवति
एक आर्द्रीकरण वसंत चक्र की घुमाव को मन्द करता है, जो कम-दाब प्रणाली में भी क्रमिक सील (≥0.05mpa) सुनिश्चित करते हैं, जल हथौड़ा-सम्बद्ध स्पन्दन (संकोचन ≤75db) को कम करता है।

सर्वोत्तमम् ।:

औद्योगिकजलप्रणालीषु अथवा एच्.वी.ए.सी.पाशेषु बृहत्-व्याप्तिः पाइपलाइनाः (DN80–DN600), यत्र तेषां पूर्ण-बोर-डिजाइनः 20% वर्सेस् लिफ्ट-प्रकारैः दबाव-हानिः न्यूनीकरोति
मध्यम-दबाव-अनुप्रयोगाः (≤1.6mpa) स्वच्छ-माध्यमेन सह, यतः कञ्जी-डिजाइनः मलिन-अवरोधस्य न्यूनः भवति ।

2. लिफ्ट-प्रकारस्य मौनीकरण चेक वाल्व: उच्च-दाब के लिए परिशुद्धता बंद करें

लिफ्ट-प्रकारकपाटाः काण्डेन मार्गदर्शितस्य लम्बवत् चलितस्य चक्रस्य उपयोगं कुर्वन्ति, येन उच्च-दबाव-परिदृश्येषु कठिनतरं नियन्त्रणं प्राप्यते:

शोर न्यूनीकरण तंत्र 1 .:
एकः द्वय-मार्गदर्शक-रेल-प्रणाली चक्रस्य ऊर्ध्वाधर-गतिम् स्थिरं करोति, पार्श्व-वॉब्ल्-समाप्तीकरणं करोति तथा च अमार्गदर्शित-डिजाइन-मध्ये सामान्य-धातु-क्रीचिंग-सामान्यं भवति
लघु-स्ट्रोक-डिजाइनः (25–50mm) भारी-कर्तव्य-वसन्तस्य सह संयुक्तः सुनिश्चितं करोति यत् द्रुतं तथापि नियन्त्रित-समापनम् सुनिश्चितं करोति (DN50 कृते 0.3 सेकण्ड्), 2.5MPA पर्यन्तं प्रणालीषु 40% यावत् दबाव-सर्जन-शब्दस्य कोलाहलं न्यूनीकरोति

सर्वोत्तमम् ।:
आवासीय या वाणिज्यिक भवनों में छोटे से मध्यम व्यास (DN15–DN200), जहाँ स्थान सीमित होता है और शांत संचालन आलोचनात्मक है (घरेलू जल प्रणालियों में ≤65db)
उच्च-दबाव-अनुप्रयोगाः यथा बॉयलर-फीड्-रेखाः, स्टेनलेस-स्टील 316 घटकैः सह 150°C पर्यन्तं तापमानं सम्भालितुं तेषां क्षमतायाः धन्यवादः

कोलाहल नियंत्रण के लिए कुंजी डिजाइन अंतर

सीलिंग सतह: स्विंग प्रकार क्रमिक संपर्क के लिए चौड़ाई, कोणयुक्त आसन का उपयोग करता है; लिफ्ट प्रकार तत्क्षणं तथापि कुशनं प्राप्तस्य समापनस्य कृते संकीर्ण, समतल आसन पर निर्भर करते हैं।
प्रवाह-अशान्तिः स्विंग्-कपाटानां सुव्यवस्थित-मार्गः न्यून-गति-प्रवाहेषु अशान्तिं न्यूनीकरोति; लिफ्ट वाल्व के ऊर्ध्वाधर स्टेम लघु प्रतिरोध बनाता है लेकिन उच्च-वेग, शोर-प्रवण वातावरण में उत्कृष्ट होता है।
रखरखाव आवश्यकताएँ: लिफ्ट वाल्वों के मार्गदर्शित काण्डों का आवधिक स्नेहन की आवश्यकता होती है (स्टोरेन मॉडलों में PTFE-लेपित आस्तीन 30%) स्विंग् वाल्वस्य कण्ठयुक्तेषु सन्धिषु मलिन-मुक्त-माध्यमानां आवश्यकता भवति येन चिपचिपा भवति ।

प्रत्येकं परिदृश्यस्य कृते Storen इत्यस्य अभियंता समाधानम्

स्विंग-प्रकार लाभ: संक्षारक मीडिया के लिए वैकल्पिक इपोक्सी अस्तरण, ASME B16.5 Flanges for Global Compatibility, and Noise tests is 2000 के साथ ISO 3744 (Acoustic Engineering Standards) के साथ अनुरूप होते हैं।
लिफ्ट-प्रकारस्य नवीनता: पेटन्टकृत वसंत पूर्वलोड समायोजन (0–10n

भवतः प्रणाल्याः कृते समीचीनं प्रकारं चिनोतु ।

स्पेस & कम दबाव प्राथमिकता देने: स्विंग-प्रकार मौन सौंफ के साथ जाएँ बड़े पाइपलाइन के लिए वाल्व चेक वाल्व के साथ जाएँ।
उच्च दबाव एवं सटीकता आवश्यक: लिफ्ट-प्रकारस्य सिलाई करण चेक वाल्व के लिए ऑप्ट के लिए कॉम्पैक्ट, उच्च-जागरित सेटअप।

Storaen से दोनों डिजाइनों को अपने स्रोत पर कोलाहल को संबोधित करने के जबकि विश्वसनीय बैकफ्लो निवारण सुनिश्चित करता है—किं क्रमिक कोणीय समापन के माध्यम से या नियंत्रित ऊर्ध्वाधर गति के माध्यम से। अद्य अस्माकं श्रेणीं अन्वेष्टुम् अस्माकं अभियांत्रिकी विशेषज्ञता भवतः प्रणालीं कथं अर्हति इति शान्तं, कुशलं द्रवनियन्त्रणं कथं प्रदातुं शक्नोति इति अन्वेष्टुम्।

1, रोटरी चेक वाल्व: वाल्व फ्लैप डिस्क-आकार कृत, रोटरी गति के लिए वाल्व सीट चैनल अक्ष के आसपास कर रहे थे, क्योंकि वाल्व चैनल में एक सुव्यवस्थित, प्रवाह प्रतिरोध के रूप में बटरफ्लाई चेक वाल्व का उदय के रूप में छोटे है, बड़े प्रवाह दर के लिए उपयुक्त, बड़े कैलिबर अवसरों और प्रवाह के लिए उपयुक्त, लेकिन पॉल करण प्रवाह के लिए उपयोग नहीं किया जाना चाहिए। तितली चेक वाल्व एकल-वाल्व प्रकार, डबल-वाल्व प्रकार एवं बहु-वाल्व प्रकार तीन प्रकार में विभाजित किया जाता है, ये तीन रूप मुख्यतः उप-विभाग तक कपाट कैलिबर के अनुसार हैं, प्रयोजन माध्यम को प्रवाह या बैकफ्लो को रोकने को रोकने के लिए है, हाइड्रोलिक शॉक को कमजोर करना है।

2, lift check valve: valve sliding along the vertical center line of the valve body check valve, muffler check valve can only be installed in the horizontal pipeline, in the high-pressure small diameter check valve valve valve can be used ball. मफलर-परीक्षा-कपाटस्य कपाट-शरीरस्य आकारः ग्लोब-कपाटस्य समानः अस्ति (यस्य ग्लोब-कपाटेन सह सामान्यीकरणं कर्तुं शक्यते), अतः तस्य द्रव-प्रतिरोध-गुणकः बृहत्तरः भवति अस्य संरचना ग्लोब-कपाटस्य, वाल्व-शरीरस्य, कपाट-पट्टिकायाः च सदृशी अस्ति तथा च ग्लोब-कपाटस्य समाना अस्ति ।

वाल्व-पट्टिकायाः उपरिभागः तथा च कपाट-आच्छादनस्य अधःभागः मार्गदर्शक-आस्तीनेन सह संसाधितः भवति, तथा च कपाट-पट्टिका-मार्गदर्शकः वाल्व-मार्गदर्शके स्वतन्त्रतया उत्थाप्य अवतारयितुं शक्यते, यदा माध्यमं अधः प्रवाहयति, तदा कपाट-फ्लैप् मीडियम-चतुष्केन उद्घाट्यते, यदा च माध्यमं प्रवाहयति, तथा च यदा कपाटः फ्लैप-पट्टिकाः स्व-पेण्डन्ट्-द्वारा आसनस्य उपरि अवतरन्ति, तथा च प्रवाहात् प्रवाहात् माध्यमं स्थगयति ।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. . सीधी-थ्रू तितली चेंट वाल्व मीडिया इनलेट एवं आउटलेट चैनल दिशा एवं वाल्व सीट चैनल दिशा ही लम्बी; ऊर्ध्वाधरलिफ्ट चेक वाल्व, मीडिया इन्लेट् तथा आउटलेट चैनल दिशा एवं वाल्व सीट चैनल दिशा समान है, प्रवाह प्रतिरोध ऋजु-माध्यम से लघु होता है।

3, तिर्यकर डिस्क चेक वाल्व: वाल्व फ्लैप वाल्व सीट चेक वाल्व में पिन के आसपास घुमाएं। डिस्क जाँच वाल्व संरचना से अधिक सरल, केवल क्षैतिज पाइपलाइन में संस्थापित किया जा सकता है, बेहतर सीलिंग।

4, निरुद्ध चेक वाल्व: वाल्व फ्लैप स्खलन वाल्व शरीर के केन्द्र रेखा के साथ। पाइपलाइन चेक वाल्व एक नए उद्भूत वाल्व है, इसकी छोटे आकार, हल्के वजन, अच्छा प्रसंस्करण प्रौद्योगिकी, चेक वाल्व के विकास दिशा में एक है। परन्तु द्रव प्रतिरोध गुणांक स्विंग चेक वाल्व से किञ्चित् बृहत्तर होता है।

5, संपीडन चेक वाल्व: यह वाल्व बायलर फीड पानी और भापकट-ऑफ वाल्व के लिए बनाया जाता है, इसमें लिफ्ट चेक वाल्व एवं ग्लोब वाल्व या कोण वाल्व एकीकृत कार्य होता है। तदतिरिक्तं, अत्र सन्ति – केचन चेक-कपाटस्य पम्प-आउटलेट्-स्थापनस्य कृते न प्रवर्तन्ते, यथा नीच-कपाटः, वसन्त-भारितः, Y-प्रकारस्य चेक-वाल्वः ।

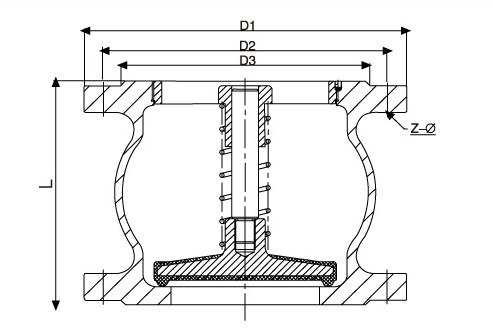

ऊर्जा-बचत मफलर चेक वाल्व का संरचना चित्र:

1、 वाल्वशरीरं "कटि-ड्रम" आकारस्य डिजाइनं स्वीकुर्वति, मध्यम-प्रवाह-दिशां सुधरयति, प्रवाह-प्रतिरोध-गुणकं न्यूनीकरोति

2, कपाटः लघुसंरचनारूपं स्वीकुर्वति, यद्यपि शिरहानिः उत्थापनमूकपरीक्षाकपाटात् किञ्चित् बृहत्तरा अस्ति, परन्तु आयतनं लघुः सस्तो च भवति

3、कम्पैक्ट संरचना, गैर-धातु स्नेहन आस्तीन का मार्गदर्शक शाफ्ट एवं गाइड फ्रेम के बीच गैर-धातु स्नेहन आस्तीन संस्थापित किया जाता है, कपाट फ्लैप लचीला है, और धारण घटना न उत्पादित करेगी।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .

4, कंकाल रबर सील वलय का वाल्व शरीर में सीधे सेट किया, सील वलय के प्रत्यक्ष स्कूरिंग पर माध्यम को माध्यम से परिहार करने के लिए, सेवा जीवन का महत्वपूर्ण विस्तारित, दृढ़ एवं टिकाऊ है।

5、शॉर्ट उद्घाटन एवं समापन आघात कपाट फ्लैप के ढाले प्रभावी रूप से जल मुद्गर को रोकने की हो सकता है।

6ぁ एप्लिकेबल जलप्रदाय-निकासी-प्रणाली, उच्च-उच्च-भवन-जालम्, पम्पस्य आउटलेट-स्थाने स्थापयितुं शक्यते, संरचना किञ्चित् परिवर्तिता भवति, शोक्शन-तल-कपाटरूपेण उपयोक्तुं शक्यते, परन्तु मल-जालस्य कृते न

१, प्रयुक्तं कपाटं, माध्यमं दर्शितस्य बाणस्य दिशि प्रवाहयति।

2, यदा निर्दिष्टदिशि माध्यमानि प्रवहन्ति तदा मीडियाबलस्य भूमिकायाः कपाटः प्रवहति, तदा उद्घाट्यते; मीडिया प्रतिवर्ती, कपाट फ्लैप के स्व-भार के कारण मीडिया विपरीत बल के भूमिका से फ्लैप और वाल्व फ्लैप, ताकि कपाट फ्लैप और वाल्व आसन के सील पृष्ठ तथा मीडिया प्रतिमुद्दा के उद्देश्य को रोकने के लिए बंद हो गया।

3、 वाल्वशरीरस्य तथा वाल्वस्य फ्लैपस्य सीलपृष्ठं स्टेनलेस इस्पातेन वेल्डेड् भवति ।

4、संरचना लंबाई GB/T12221-2005 मानक के अनुरूप होती है, flange connection GB/T17241.6-2008 मानक के अनुरूप होता है।

१, उभयत्र कपाटप्रवेशः अवरुद्धः भवेत्, तथा च शुष्कस्य, वायुप्रवाहयुक्तस्य च अन्तःस्थस्य अन्तःस्थस्य अस्ति । यदि दीर्घकालं यावत् संगृहीतम् अस्ति तर्हि जङ्गम-जङ्गम-निवारणाय बहुधा तस्य जाँचः कर्तव्यः ।

2、 परिवहन के समय स्थापन से पूर्व कपाट का स्वच्छ किया जाएगा तथा परिवहन के समय उत्पन्न दोषों को समाप्त किया जाएगा।

आवश्यकतानां उपयोगस्य अनुपालनं सुनिश्चित्य वाल्वचिह्नानां नामचयोः च उपरि 3、स्थापनस्य सावधानीपूर्वकं परीक्षणं करणीयम्।

4、कपाटं क्षैतिजपाइपलाइनमध्ये स्थापितं भवति यत्र बोनेट् ऊर्ध्वं भवति ।

मौन चेक वाल्व फक्स .

मौनपरीक्षाकपाटः का अस्ति, तत् च कथं कार्यं करोति ?

मौनपरीक्षाकपाटः यांत्रिकयन्त्रम् अस्ति यत् पृष्ठप्रवाहं निवारयति, पृष्ठप्रवाहं निवारयति च । इदं कञ्जिड-चक्रस्य अथवा वसन्त-तन्त्रस्य उपयोगेन कार्यं करोति यत् यदा प्रवेश-पक्षे द्रव-दाबः निर्गम-पक्षे दबावं अतिक्रमयति तदा उद्घाट्यते यथा यथा प्रवाहः न्यूनः भवति वा विपर्यस्तः भवति तथा तथा कपाटः मौनरूपेण निमीलति, जलस्य मुद्गरं स्पन्दनं च न्यूनीकरोति, येन आवासीय-औद्योगिक-अनुप्रयोगानाम् आदर्शः विकल्पः भवति

मौनपरीक्षाकपाटाः काः सामग्रीः निर्मिताः सन्ति ?

अस्माकं मौनपरीक्षाकपाटाः उच्चगुणवत्तायुक्तसामग्रीभ्यः यथा पीतलं, स्टेनलेस स्टीलः, अथवा पीवीसी इत्यादिभिः निर्मिताः सन्ति, विशिष्टप्रतिरूपस्य आधारेण। एताः सामग्रीः स्थायित्वस्य तथा जंगप्रतिरोधस्य प्रतिरोधाय अभियंताः भवन्ति, येन विभिन्नद्रवपरिवहनप्रणालीषु दीर्घसेवाजीवनं विश्वसनीयं च कार्यक्षमतां सुनिश्चितं भवति

किं अहं कस्मिन् अपि अभिमुखीकरणे मौनपरीक्षाकपाटं संस्थापयितुं शक्नोमि वा?

यद्यपि मौनपरीक्षाकपाटाः बहुमुखीरूपेण निर्मिताः सन्ति, तथापि निर्मातृणां निर्देशानुसारं तान् संस्थापयितुं अत्यावश्यकम्। सामान्यतः, एते कपाटाः क्षैतिजस्थाने स्थापनीयाः, कपाटशरीरे बाणेन सूचितः प्रवाहदिशा सह । एतेन इष्टतमकार्यक्षमतां सुनिश्चितं भवति तथा च पृष्ठप्रवाहस्य अथवा अकालपरिधानस्य सम्बद्धानि विषयाणि निवारयति।

मौनपरीक्षाकपाटः कथं कोलाहलं जलहैमरं च न्यूनीकरोति ?

मौनपरीक्षाकपाटस्य परिकल्पने एतादृशाः विशेषताः समाविष्टाः सन्ति ये कोलाहलं जलहैमरप्रभावं च न्यूनीकरोति । कपाटाः मन्द-मण्डूकरण-तन्त्रस्य उपयोगं कुर्वन्ति यत् चक्रं पुनः कपाट-शरीरे पुनः आसनं करोति न तु निरुद्धस्य स्थाने । यह क्रमिक समापन अशांत प्रवाह को कम करता है और हाइड्रोलिक शॉक को कम करता है, शांत शल्यक्रिया को सुनिश्चित करता है और आपकी प्लंबिंग प्रणाली के आज का विस्तार करता है।.. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .

मौनपरीक्षाकपाटानां उपयोगाय के अनुप्रयोगाः उपयुक्ताः सन्ति?

मौनपरीक्षाकपाटाः अनुप्रयोगानाम् एकस्य विस्तृतपरिधिस्य कृते आदर्शाः सन्ति, यत्र प्लम्बिङ्ग-प्रणाली, सिञ्चन, अपशिष्टजल-प्रबन्धनम्, औद्योगिक-द्रव-प्रक्रियाः च सन्ति ते विशेषतया व्यवस्थासु लाभप्रदाः भवन्ति यत्र कोलाहलस्य न्यूनीकरणं प्राथमिकता अस्ति अथवा यत्र पृष्ठप्रवाहः कार्यात्मकविघटनं जनयितुं शक्नोति। आवासीय-अथवा वाणिज्यिक-उपयोगाय, एते कपाटाः कुशलं विश्वसनीयं च द्रव-नियन्त्रणं सुनिश्चितं कुर्वन्ति ।

मम प्रणाल्याः कृते मौनपरीक्षाकपाटस्य सम्यक् आकारं कथं निर्धारयितुं शक्नोमि?

भवतः प्रणाल्याः कृते मौनपरीक्षाकपाटस्य समुचितं आकारं निर्धारयितुं प्रथमं पाइप् आकारस्य तथा द्रवस्य प्रवाहस्य दरस्य आकलनं कृत्वा भवतः सह कार्यं कुर्वन् अस्ति वाल्व आकारः नाममात्रस्य पाइप आकारस्य मेलनं करणीयम् येन इष्टतमः प्रवाहः सुनिश्चितः भवति तथा च प्रतिबन्धाः निवारिताः भवेयुः। इसके अतिरिक्त, द्रव प्रकार के साथ दबाव रेटिंग एवं संगतता पर विचार करें। यदि भवान् सहायतायाः आवश्यकतां अनुभवति तर्हि अस्माकं विशेषज्ञाः भवतः विशिष्टापेक्षाणां कृते आदर्शविकल्पस्य मार्गदर्शने सहायकाः सन्ति।
